软化树脂再生用盐量主要与交换容量有关，所以软化树脂再生用盐量计算公式为：再生耗盐量=树脂工作交换容量×比盐耗×氯化钠分子量/食盐纯度×树脂量，影响树脂再生的因素有很多，下面小编详细为大家介绍。
软化树脂再生用盐量计算方法：

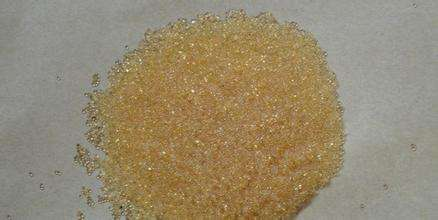

软化树脂再生耗盐量通常只与树脂的工作交换容量有关，不同的软化树脂再生耗盐量也不一样，所以小编这里就拿国产001*7树脂作为例子，一般001*7树脂的工作交换容量为800moI/立方，也就是说一立方001*7树脂的工作交换容量为800 moI，001*7树脂的再生耗盐量为800×1.5×58.5/850=82.5公斤(1.5为比盐耗，850为食盐纯度乘1000，58.5为氯化钠分子量)。
由此得出再生耗盐量=树脂工作交换容量×比盐耗×氯化钠分子量/食盐纯度×树脂量。
需要注意的是软化树脂流动床的比盐耗一般为1.5-2.0，固定床一般为1.2-1.5，也就是说固定床的再生耗盐量要少一些。逆流再生1L树脂耗盐约80-160g左右，顺流再生1L树脂耗盐约160-240g左右。
软化树脂除了使用盐进行再生外，还可以使用NaCl再生液进行再生，再生液浓度通常在5-12%的范围内，进水压力越高混合后的浓度也越高。再生液用量为树脂装填体积量的2-3倍；
影响软化树脂再生效果的因素有哪些？
再生剂的质量：
再生剂的纯度越高，软化树脂的再生效果就越好，所以在树脂再生时最好不要使用劣质再生剂，否则不仅再生效果差，树脂可能会被劣质再生剂在的杂质污染。
再生剂的用量：
在实际使用过程中，再生达到70-80%左右再生剂比耗会出现明显增加，再继续增加比例，再生程度提高很少，所以通常恢复到70-80%左右即可。
再生时的流速：
再生剂流速过快，有利于离子的扩散，但却减少再生剂与树脂的接触时间，再生效果反而可能降低，流速太小则不利于离子扩散，再生效果也会受到影响。所以再生时按照厂家规定流速即可。
再生液的温度：
再生液的温度通常控制在25-40℃最佳，能够有效加快再生液的扩散，并且去除树脂中可能含有的一部分杂质。
树脂层的高度：
树脂层高度越低，流速对树脂再生的影响就越大，通常树脂层高度大于30英尺，流速对再生效果的影响比较小，建议用户在使用时树脂层高度应大于30英尺
申明：本文为漂莱特网原创,转载请注明出处“漂莱特网”，对于未注明出处者，漂莱特网将保留付诸法律和舆论的手段用以维权！谢谢
